RA mosazná fólie
Mosazná fólie RA je válcovaný -žíhaný měděný- materiál ze slitiny zinku určený pro aplikace, které vyžadují kombinaci elektrické vodivosti, tvarovatelnosti, rozměrové kontroly a mechanického výkonu.
CIVEN Metal vyrábí mosaznou fólii RA v různých jakostech slitin, tloušťkách, šířkách a podmínkách temperování. Produktová řada pokrývá možnosti vyvinuté pro přesnou elektroniku, nízkoprofilové aplikace, elektrickou vodivost, vysokou pevnost a tenké-měřidlo, což umožňuje kupujícím vybrat si materiál podle procesu tváření a požadavků na konečné-použití.
Produktová řada RA mosazné fólie
Vyberte si z různých jakostí a konfigurací mosazné fólie RA podle tloušťky, požadavků na povrch, mechanických vlastností a elektrického výkonu.
-
![Přesná RA mosazná fólie pro elektroniku]()
Přesná RA mosazná fólie pro elektronikuPrecizní mosazná fólie RA se používá pro elektronické součástky, které vyžadují řízenou tloušťku, stabilní elektrickou vodivost a spolehlivý tvarovací výkon. CIVEN Metal dodává mosaznou fólii... -
![Nízký-profil RA mosazná fólie]()
Nízký-profil RA mosazná fólieNízko{0}}profilová mosazná fólie RA je za studena -válcovaný a přesný-žíhaný měděný- materiál ze slitiny zinku vyvinutý pro aplikace vyžadující kontrolované rozměry, nízkou drsnost povrchu a... -

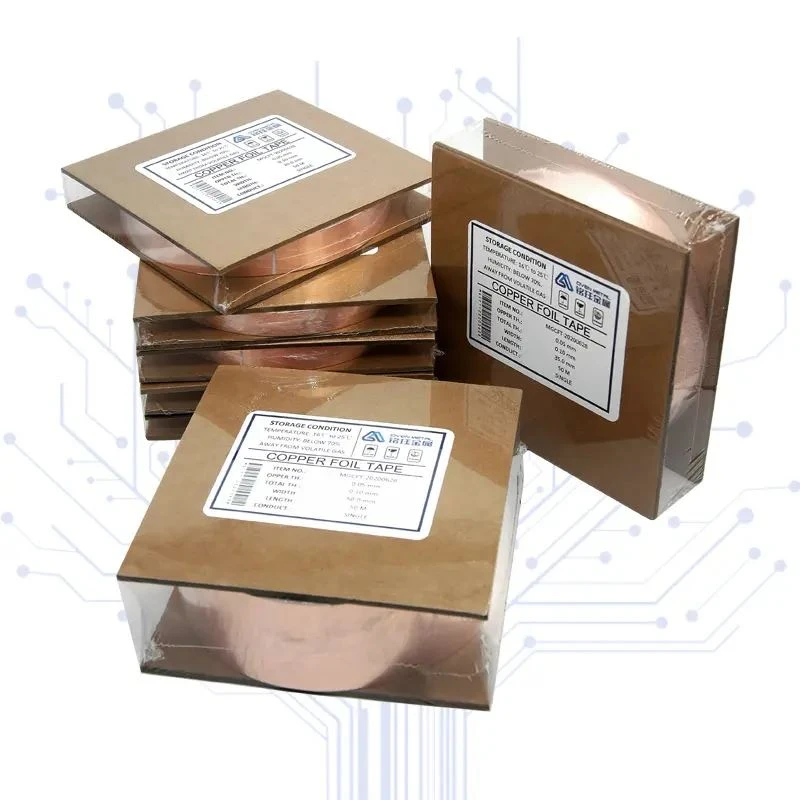

![RA mosazná fólie s vysokou{0}}vodivostí]()
RA mosazná fólie s vysokou{0}}vodivostíMosazná fólie RA s vysokou vodivostí je určena pro elektronické a elektrické součástky, které vyžadují řízené rozměry a spolehlivé vedení proudu. CIVEN Metal dodává měděnou-zinkovou slitinu s... -

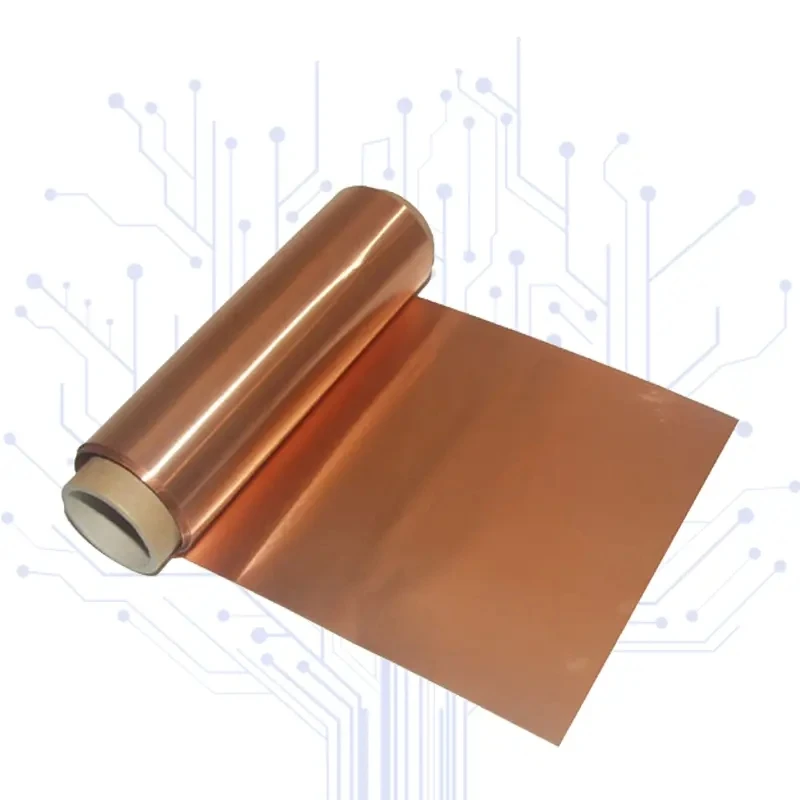

![Vysoká{0}}pevnostní RA mosazná fólie]()
Vysoká{0}}pevnostní RA mosazná fólieVysoká{0}}pevnostní mosazná fólie RA je určena pro přesné součásti, které vyžadují zvýšenou mechanickou pevnost, aniž by se vzdaly elektrické vodivosti a tvářecího výkonu. CIVEN Metal dodává... -

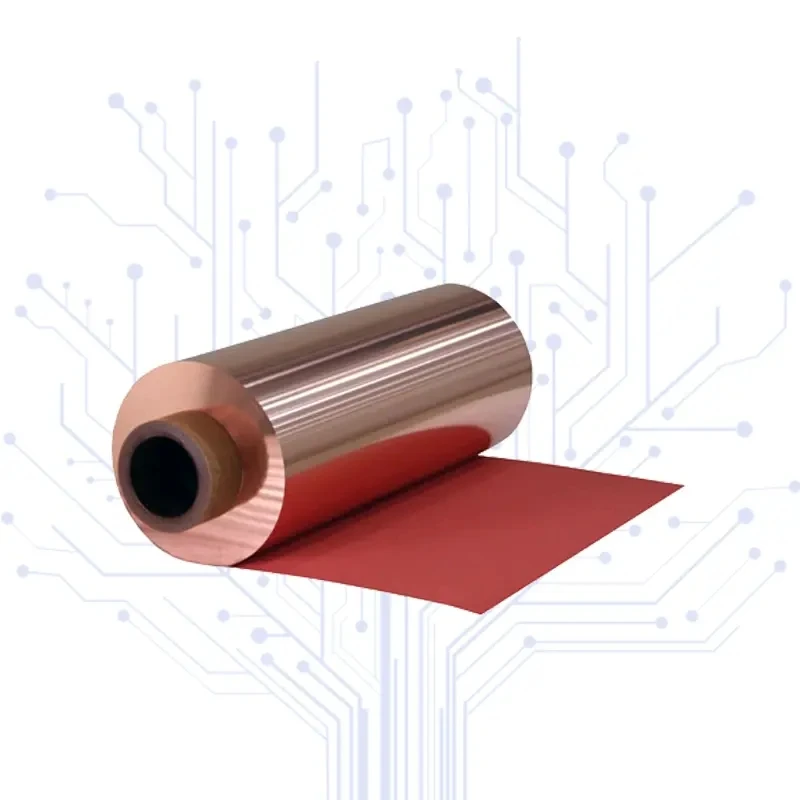

![Tenká mosazná fólie RA]()
Tenká mosazná fólie RAThin RA Brass Foil je válcovaná fólie z -žíhané mědi-zinkové slitiny dostupná v jakostech C2600, C2680 a C2800. Dodává se v tloušťkách od 0,015 do 0,50 mm a šířkách od 5 do 600 mm, s různými... -

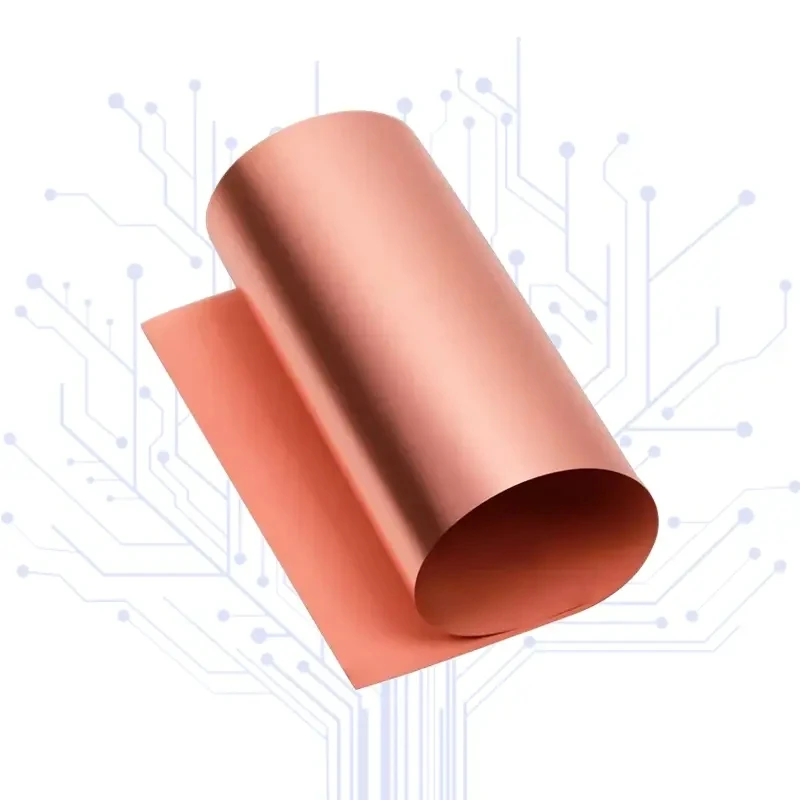

![Vysoce přesná RA mosazná fólie-]()
Vysoce přesná RA mosazná fólie-CIVEN Metal High-Precision RA Brass Foil je válcovaná fólie z -žíhané mědi-zinkové slitiny dostupná v provedení C26000 (CuZn30), C26800 (CuZn38) a C28000. Dodává se v tloušťkách od 0,01 do 1,0 mm,...
CIVEN Metal nabízí mosaznou fólii RA v několika třídách slitin mědi-zinku, včetně C26000, C26800, C22000 a C23000. Výběr slitiny může ovlivnit vodivost, pevnost, tvarovatelnost a chování fólie při lisování, ohýbání nebo jiném následném zpracování.
Materiál je vyráběn z kontrolovaných vstupů mědi a zinku, se složením slitiny a stopovými prvky řízenými podle specifikované jakosti materiálu.
Výkon RA mosazné fólie
Ovládání tloušťky
tolerance výšky může být udržována v rozmezí přibližně ±0,001 mm až ±0,003 mm napříč profilem pásu, v závislosti na specifikovaném produktu.
Kvalita povrchu
Standardní povrch je lesklý a čistý, s kontrolou zbytků oleje z válcování, oxidačních skvrn a povrchových defektů.
Tvařitelnost
Mosaznou fólii RA lze dodat v různých materiálových podmínkách pro podporu ohýbání, ražení, hlubokého tažení a dalších tvářecích operací.
Elektrické vlastnosti
Složení slitiny mědi-zinku a volba temperování ovlivňují elektrický odpor a mechanické chování hotové fólie.
Technické specifikace mosazné fólie RA
| Parametr | Specifikace |
|---|---|
| Normy slitin | ASTM B36 / JIS H3100 / EN 1652 |
| Tloušťka | 0,01–0,20 mm |
| Šířka | 5–650 mm, štěrbina dle specifikace |
| Vnitřní průměr (ID) | 50 mm / 75 mm / 150 mm |
| Vnější průměr (OD) | Až 500 mm |
| Elektrický odpor | 0,060–0,070 Ω·mm²/m při 20 stupních |
Dostupná tloušťka a šířka
Matice standardního rozchodu
0,012 mm, 0,015 mm, 0,020 mm, 0,025 mm, 0,030 mm, 0,050 mm, 0,080 mm, 0,100 mm.
Schopnosti řezání
Karbidové nástroje vytvářejí hrany bez otřepů{0}} s vyklenutím hrany pod 1 mm na 2000 mm délky.
Vlastní rozměry
Ne-standardní rozchody a úzké šířky dostupné po technické kontrole.
Možnosti temperování mosazné fólie RA
Mosaznou fólii RA lze dodat v různých teplotních podmínkách, aby odpovídaly tvarovacím a mechanickým požadavkům.
| Zmírnit | Pevnost v tahu (MPa) | Prodloužení (%) | Tvrdost (HV) | Typické použití |
|---|---|---|---|---|
| O (žíhaný) | 300–380 | Větší nebo rovno 40 | 50–80 | Hluboké tažení, složité tváření |
| 1/4 H | 350–430 | Větší nebo rovno 30 | 80–100 | Mírné ohýbání, tuhé stínění |
| 1/2 H | 410–500 | Větší nebo rovno 15 | 100–130 | Ploché komponenty, nízké odpružení |
| H (tvrdé) | Větší nebo rovno 490 | Větší nebo rovno 5 | Větší nebo rovno 130 | Konstrukční podložky, pružinové kontakty |
CIVEN Metal používá řízené procesy válcování a žíhání za studena pro řízení tloušťky, stavu povrchu a vlastností materiálu v průběhu výroby.
Kontrola kvality zahrnuje online měření tloušťky, tahové zkoušky, analýzu struktury zrn a kontrolu drsnosti povrchu. Tyto ovládací prvky pomáhají udržovat konzistenci napříč výrobními šaržemi a podporují aplikace vyžadující přísné požadavky na rozměry a povrch.
Aplikace RA mosazné fólie
Flexibilní ploché kabely
Mosaznou fólii RA lze použít ve vodivých a stínících vrstvách, kde je důležitá rozměrová stálost a opakované ohýbání.
01
EMI/RFI stínění
Materiál může sloužit jako vodivá stínící vrstva pro kabely, elektroinstalační systémy a elektronické sestavy.
02
Přesné ražení
Kontrolovaná tloušťka, kvalita povrchu a tvarovatelnost činí mosaznou fólii RA vhodnou pro lisované svorky, kontakty, olověné rámečky a další přesné součásti.
03
Komponenty pro přenos tepla
Tenkou mosaznou fólii lze použít ve vybraných součástech tepelného-řízení a přenosu tepla-, kde požadovaná tloušťka a tvarovací charakteristiky odpovídají dané aplikaci.
04
Vlastní rozměry a možnosti dodávky
CIVEN Metal může dodat mosaznou fólii RA v různých konfiguracích svitků, rozměrech a povrchových podmínkách podle požadavků výroby.
Konfigurace cívky
Pro nepřetržité zpracování jsou k dispozici palačinkové cívky a cívky s příčným{0}}vinutím cívky.
Povrchová úprava
Volitelná pasivace může být diskutována tam, kde je vyžadována dodatečná ochrana proti atmosférickému matování. Dle požadavků na manipulaci lze dodat i prokládací papír nebo plastovou fólii.
Dokumentace
Zprávy o zkouškách materiálu (MTR) lze dodat s dokumentací k zásilce, včetně příslušných údajů o chemických a mechanických zkouškách.
RA mosazná fólie je balena tak, aby chránila materiál před vlhkostí, oxidací a poškozením při manipulaci během skladování a mezinárodní přepravy. Balení a přepravní opatření mohou být projednána podle konfigurace cívky, velikosti objednávky a místa určení.
Proč CIVEN Metal pro RA mosaznou fólii
Přímé řízení výroby
CIVEN Metal řídí klíčové fáze včetně zpracování slitin, válcování za studena, žíhání a řezání, což umožňuje koordinaci výrobních parametrů v celém dodavatelském řetězci materiálu.
Sledovatelnost šarže
Sledování šarže-propojuje slitinový materiál se záznamy výroby a finálního balení.
Technická podpora
Třída materiálu, tvrdost, tloušťka, šířka a další požadavky mohou být přezkoumány s technickým týmem, pokud standardní specifikace plně neodpovídá aplikaci.
