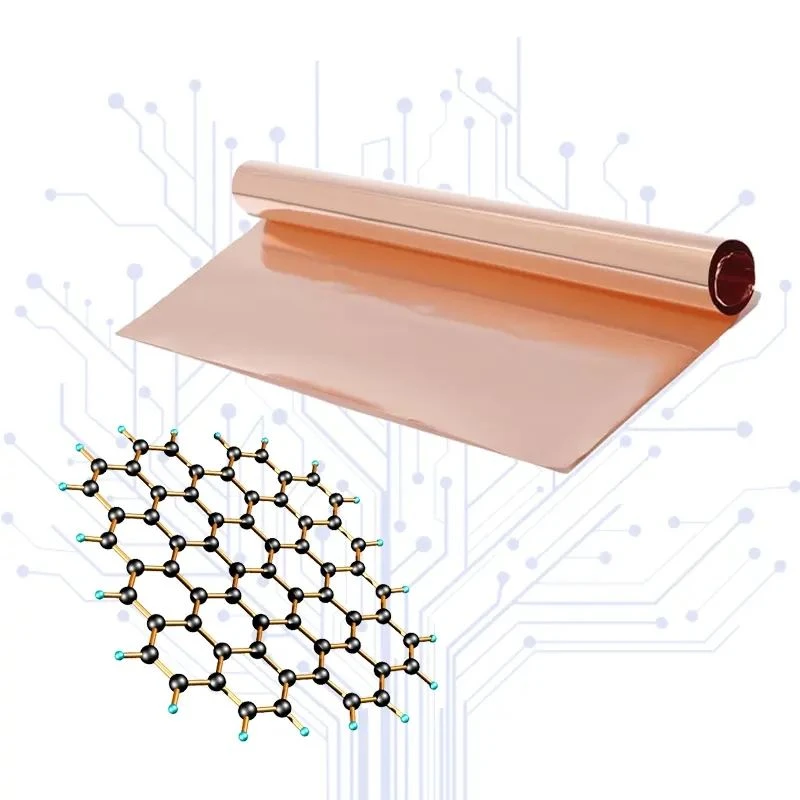

35μm vysoká-přesná měděná fólie RA

Základním materiálem je vysoce-čistota elektrolytické mědi s Cu větším nebo rovným 99,99 %, s použitím tříd UNS C11000 nebo C10200.

Hotová fólie je plně žíhaná na temperování O. Jeho rovnoosá struktura zrna dává materiálu relativně vysokou tažnost a dobrou odolnost proti opakovanému ohýbání. Vakuové indukční tavení se používá během přípravy materiálu k omezení kyslíku a stopových kovových nečistot, které mohou při válcování přispívat k dírkám nebo mikro-trhlinám.

Nominální tloušťka je 35 μm, s variací tloušťky řízenou v rozmezí ±0,8 μm v příčném i podélném směru.

Obě strany fólie mají různé profily povrchu. Lesklá strana je specifikována na menší nebo rovna 0,8 μm Rz, zatímco matná strana je menší nebo rovna 1,5 μm Rz. Tento relativně nízký povrchový profil je vhodný pro zpracování jemných{4}}linkových obvodů, přičemž aktuální specifikace produktu uvádí schopnost zpracování až do rozteče 20 μm za vhodných podmínek.

Zbytkový olej je omezen na méně než nebo rovný 0,5 mg/m² po dokončení, což pomáhá udržovat čistý povrch pro následné zpracování.

Tloušťka se reguluje během válcování pomocí více{0}}vysokých fréz a automatického ovládání měřidla. Po válcování je fólie žíhána v atmosféře vodíku-dusíka.

Kontrola povrchu se provádí online během výroby a řezání. Kontrolní systém kontroluje dírky, škrábance, praskliny na hranách a jiné viditelné vady.

Laboratorní kontroly zahrnují tahové zkoušky, analýzu chemické čistoty atomovou absorpční spektroskopií (AAS) a měření povrchové topografie pomocí mikroskopie atomové síly (AFM).

Výroba je prováděna podle systémů řízení kvality ISO 9001 a IATF 16949, přičemž je u hotového materiálu zachována sledovatelnost šarže-.

Flexibilní tištěné obvody

Měřidlo 35μm lze použít pro vrstvy vodičů ve vícevrstvých a dynamických FPC konstrukcích, včetně elektroniky vyžadující opakované ohýbání.

Součásti baterie

Fólie je vhodná pro vybrané proudové-kolektorové aplikace ve sáčkových a válcových lithium-iontových článcích, kde je vyžadována vodivost a mechanická stabilita.

EMI stínění

35μm měděnou fólii lze zpracovat do páskových nebo obalových struktur pro elektromagnetické stínění v koaxiálních kabelech a elektronických zařízeních.

Vinutí transformátoru

Materiál lze také použít jako fóliový vodič v kompaktních konstrukcích vysokofrekvenčních transformátorů-.

Šířky štěrbiny lze upravit pro různá zařízení pro zpracování a zpracování. Přesnost řezání je udržována na ±0,1 mm, okraje bez otřepů-.

Mezi dostupné povrchové úpravy patří anti-pasivace, chemické zdrsnění a adhezivní-nátěry. Tyto možnosti lze přizpůsobit substrátům, jako je polyimid, PET a epoxid.

Fólii lze dodat na 3-palcových nebo 6palcových plastových nebo hliníkových jádrech. V závislosti na šířce a požadavcích výroby mohou spojité délky bez spojů dosahovat až 3000 metrů.

Hotové cívky jsou vakuově -utěsněny v anti-statických vícevrstvých hliníkových fóliových sáčcích s aktivním vysoušedlem, aby se snížilo vystavení vlhkosti během skladování a přepravy.

Hlavní svitky a řezané role jsou zajištěny v těžkých{0}}dřevěných bednách s ochranou hran a polstrováním. Každá cívka je označena QR kódem nebo čárovým kódem pro sledovatelnost výroby, včetně informací, jako je tepelné číslo, profil tloušťky, testovací data a doba výroby.
